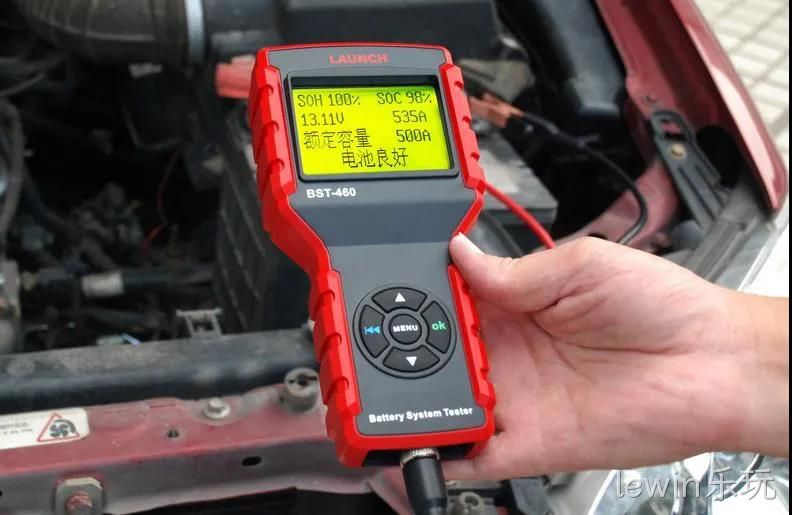

故障现象：蓄电池长期充电不足或放电后长时间放置，极板上会逐渐生成一层白色的粗晶粒的硫酸铅。充电时，充电电压和电解液温度会异常升高，并过早发生气泡，但电解液相对密度增加很慢；放电时，电压下降很快。

主要原因：充电不足的蓄电池因长期放置，硫酸铅从电解液中析出使极板硫化;蓄电池内电解液液面过低，使极板上部发生氧化，造成局部硫化；电解液相对密度过高或电解液不纯，气温变化剧烈等也会促使硫化的形成。

故障排除：硫化不严重的蓄电池，可以采用去硫化的充电方法进行充电，如用快速充电机充电，对消除硫化有显著效果。严重时，将蓄电池中的电解液全部倒出，用蒸馏水注入，清洗数次后，再加进蒸馏水，液面应高出极板10-15mm。根据蓄电池型号所规定的初次充电期的1/4电流进行充电，当相对密度升至1、15时，须重新注入蒸馏水或相对密度为1、05的电解液，再次充电，这样反复多次，直到电解液相对密度不再增加为止。最后将电解液全部倒出，换上规定值的电解液，根据正常的充电方法，将蓄电池充足电，即可使用。必要时可拆除极板，清除极板上的霜状物，用蒸馏水洗净极板和隔板，装入蓄电池内，再按上述方法进行处理。

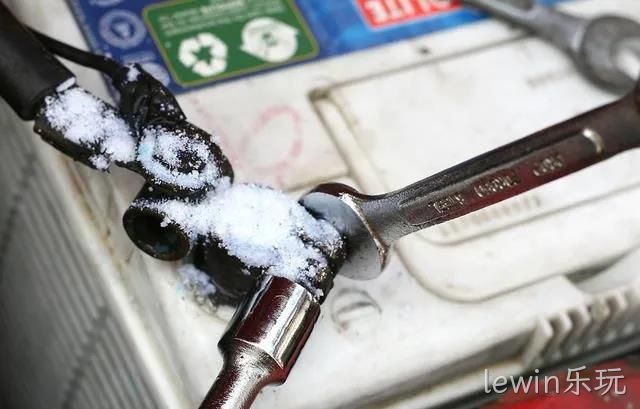

故障现象：蓄电池放置几天后，在无负荷的情况下，储电量会下降，甚至会无电。

主要原因：电解液中含杂质过多(如铜、铁等)、电解液相对密度偏高或蓄电池外部不清洁，如盖上洒有电解液，使正、负极柱间产生漏电，均会引起蓄电池自行放电。

故障排除：自放电较轻的蓄电池，可将其正常放完电后，倒出电解液，用蒸馏水反复清洗干净，再加入新电解液，充足电后即可使用；自放电较为严重时，应将电池完全放电，倒出电解液，取出极板组，抽出隔板，用蒸馏水冲洗之后重新组装，加入新的电解液重新充电后使用。

故障现象：活性物质主要是指正极板上二氧化铅的脱落，充电时，电解液里有褐色物质自底部上升至表面。

主要原因：大电流过充电。过充电会引起水的电解，产生大量的氢和氧，当氢气从负极板的孔隙内向外冲出时，会使活性物质脱落。电解液相对密度过高、低温大电流放电，都会加速活性物质的脱落。

故障排除：将蓄电池过量放电后，倒出电解液，用蒸馏水注入蓄电池内，清洗数次，然后再加电解液，重新充电。如果发现电解液已呈深褐色，表示沉淀物过多，应该更换极板。

故障现象：蓄电池组开路端电压过低，起动机运转无力，或起动时电压迅速下降;充电时，某格电池电解液相对密度上升很慢，产生气泡很少，温度上升很快，电压很低或者是零。

主要原因：部分极板拱曲、隔板损坏，极板活性物质沉积过多，都会造成极板的短路。

故障排除：查出短路或有故障的某格电池，用烙铁烫开此格电池的封口胶，锯断该格电池两端的连接条，取出该格电池的极板组。根据情况校正极板的拱曲度，或更换新的极板组。然后重新装入蓄电池内，焊好锯断的连接条，封好口后，须单独对修复的电池进行充电，最后对整个电池组进行充电，并调整各格电池的电解液相对密度。

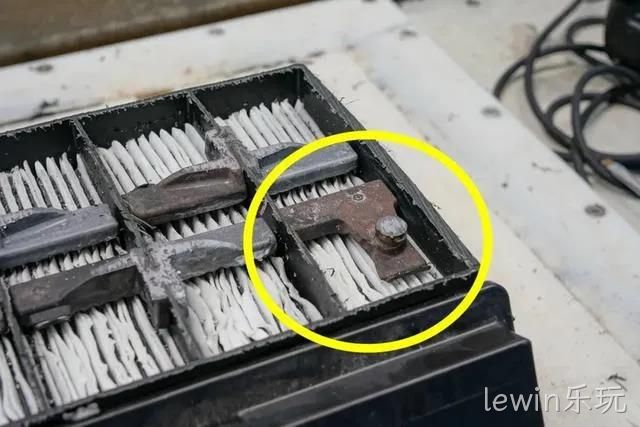

故障现象：主要是正极板栅架腐蚀，极板呈腐烂状态，活性物质以块状堆积在隔板之间，蓄电池输出容量降低。

主要原因：蓄电池经常过充电，正极板处产生的O2使栅架氧化。另电解液密度、温度过高、充电时间过长、电解液不纯，都会加速极板腐蚀。

故障排除：腐蚀较轻的蓄电池，电解液中如果有杂质，应倒出电解液，并反复用蒸馏水清洗，然后加入新的电解液，充电后即可使用；腐蚀较严重的蓄电池，如果是电解液密度过高，可将其调整到规定值，在不充电的情况下继续使用；腐蚀严重的蓄电池，如栅架断裂、活性物质成块脱落等，则需更换极板。

lewin乐玩蓄电池航天军工品质，使用超纯电解液，启动时自放电极小、动力强劲，大大提升极端天气的启动性能，凭借高温耐腐蚀、低温抗寒、寿命更长等品质优势，深受修理厂和消费者的欢迎与信赖。汽车蓄电池，当然就选它！
